一、主要技术参数

    车厢可卸式垃圾车，是采用东风商用车生产的DFL1160BX1V型底盘改装的生活垃圾转运车辆。

二、整车结构形式和工作原理简述

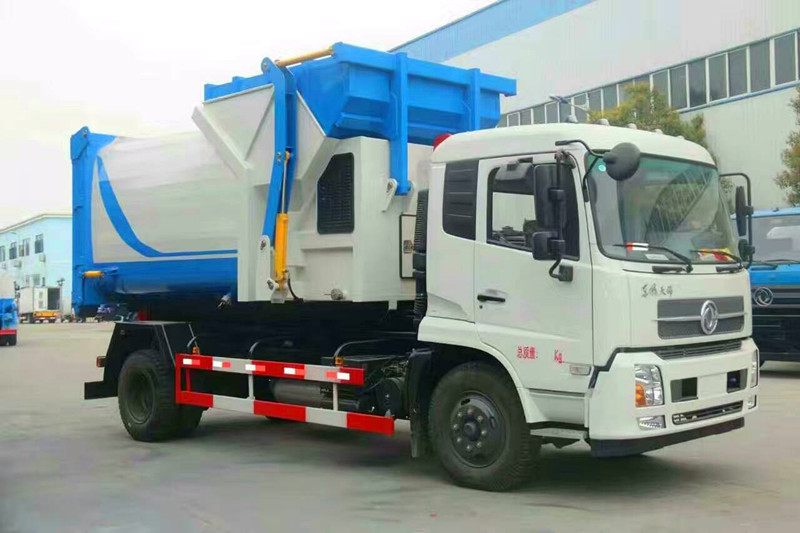

1、整车外形

2、主要结构型式简介

      车厢可卸式垃圾车采用全封闭式垃圾箱，并可被吊装和卸离底盘。具有结构简单，操纵方便灵活，安全可靠，机械化程度高等特点，因而使其具有较高的工作效率，同时可防止误操作，避免事故发生，并可节省人力，减轻工作人员的劳动强度。由于它的特殊结构型式和工作方式，使其在装车和运输过程中能有效地避免二次污染及噪声污染，对于保护环境极为有利，是一种新型垃圾收集和运输车。

      ● 垃圾箱

      车厢可卸式垃圾车所匹配的垃圾箱为移动式水平压缩垃圾箱，底部装有四个脚轮及锁紧装置，前部设有吊环，可被吊装或卸离车体。

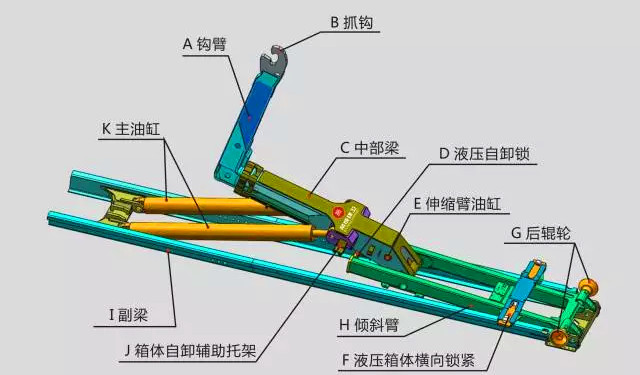

      ● 拉臂钩

        A 钩臂 B 抓钩 C 中部梁 D 液压自卸锁 E 伸缩臂油缸 F 液压箱体横向锁 G 后辊轮 H 倾斜臂 I  副梁 J  箱体自卸辅助托架 K 主油缸

     拉臂钩安装在汽车底盘上，用于吊装、卸离垃圾箱或倾卸垃圾。它主要由钩臂、钩臂架、副梁和液压油缸等组成。副梁主要用于与底盘固定和支撑垃圾箱，并作为其它部分的安装连接架。拉臂、钩臂架主要用于吊装、卸离垃圾箱和倾卸垃圾。液压油缸为各动作的驱动部件。

     ● 液压系统

     液压系统的作用是用于实现垃圾箱的吊装、卸离和倾卸垃圾。

     在钩臂控制油路中加装了平衡阀，使两支油缸的举升力均匀一致，并保持两支油缸的运动速度同步。同时可使运动状态保持于任何位置而不会下沉，使运动可靠安全。

     在锁紧控制油路中，还加装了液压锁，控制油缸在运输过程中的振动，使锁紧机构工作安全可靠。

     液压系统采用手动+电控多路换向阀，可在在驾驶室内和车侧操控系统工作。

三、移动式垃圾压缩设备关键技术介绍及材质说明

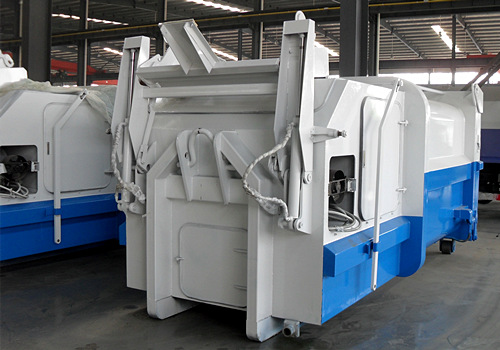

      移动式垃圾压缩设备完全采用欧美标准制造，由压缩头、箱体、后门锁紧及密封、液压系统和电器系统组成。具有很高的性价比。移动式垃圾压缩设备安装调试非常方便，对场地厂房无要求，可根据需要随时移动。

      1、压缩头

      含压缩腔、压缩推头、液压系统和电器控制系统。设备处理 能力强，压缩力大，循环时间短，工作可靠，使用寿命长等特点。

      压缩头由高强、耐磨耐腐蚀钢板焊接而成，采用无导轨设计。四周间隙小，防止垃圾在压缩过程中进入液压油缸的动力仓内。

      压缩腔内设置有防垃圾回弹结构，防止被压紧的垃圾回弹；压缩推板设计成双曲线结构，垃圾破碎能力强，压缩比大。

      压缩头运动的水平式设计，后滚轮高于机头工字钢，使得推头工作中与水平面呈前俯式角度，大大改善了压缩后腔污水滞留现象，同时提高了垃圾在压缩箱体中的流动性，使箱体中的垃圾被压得更实更充分。

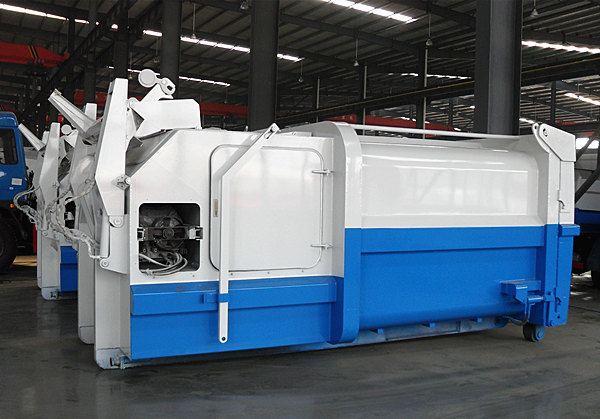

      2、箱体

      箱体外侧面采用整体无焊接圆弧结构，造型美观，线条流畅，采用高强度钢板满焊而成。箱体内外表面都经过喷丸和特殊防锈防腐处理；

      在箱体前部设有污水排放口，左右对称布置，垃圾压缩过程中产生的污水可通过排放口排放到污水沟或指定地点。

      3、后门密封及锁紧 后门为我公司专利结构，锁紧可靠，同时，后门结构也便于垃圾在箱体内的压缩。

      后门装有整体迷宫式密封橡胶，双唇结构，具有很好的密封性能，能有效防止污水在压缩和运输过程中的渗漏。

      4、液压系统

      液压系统中的电机、油缸、油泵、阀等关键部件均采 用直接进口或精选全球优质产品，以确保产品的优良品质。

      所有液压油缸都配有特种自润滑轴承，油缸杆件表面内置式动力单元采用镀镍铬合金处理，具有很高耐磨性和耐腐性，保证其在高腐蚀性垃圾环境中长寿命工作。

      5、电气控制系统

      电气控制系统采用微电脑控制，可实现连续自动压缩。

      同时，微电脑程序能根据垃圾压缩的负载情况自动调整油缸的动作（速度&推力），使垃圾均匀、密实地分布在箱体内，从而能使箱体最大效率的装载垃圾。

      所有电器零部件完全符合 CE 安全标准；采用防水插装设计,控制台可伸缩。

      电源插座安装有相位转换器，可以方便快捷改变电机的相位。

      6、连体料斗

      联体料斗适合小型机动车如拖拉机、三轮摩托车等上料，料斗容积大，提升能力强，垃圾卸料过程中，无垃圾洒落现象。在箱体运输过程中，料斗随箱体运输，同时起箱体密闭的作用。

      7、有线遥控装置

      线遥控装置应用于联体料斗型移动式垃圾压缩设备上，操作人员距离设备一定的距离对设备进行操作，改善了操作人员作业环境。

      8、移动箱转运站特点及其优越性

      1.占地面积小、节约土地资源，土建无预埋件，投资少。

      2.压缩设备运行仅需三相五线电源，清洁高效，节约能源；专用插头采用插装式防水设 计，并配备总控制器专用的“锁匙”，安全运行有保障。

      3.机动、灵活，适用于各种城市及城镇垃圾的收集与转运需求。

      4.压缩设备采用目前最先进的微电脑控制系统，具有故障自诊断功能，可根据      不同工况调节处理程序，并可将压缩机的运行状况用图例形象、直观自动显示在 LED 屏上， 易于快速维修，确保设备可靠运行。

      5.更短的工作循环时间，更高的压缩效率，减少机箱每日转运次数降低垃圾运营成本，一台拉臂车轮流转运多个移动箱，以配合多个垃圾中转站转运作业需要，因而提高了汽车底盘的使用效率。

      6.装载机构根据不同机型可选装适用于标准垃圾桶和小板车、小三轮车、拖拉机、小自卸车的进料；其专利吸盘机构，可使垃圾桶有效地避免碰撞。

      7.专利后门锁紧机构与专用密封结构，100%防漏，无二次污染，保证在运输过程中不会 发生飘、洒、遗、漏等现象。
